> Fahrzeugrahmen / Chassis

Artikel-Nr.: 100101
Hersteller: WARNY / BCP
Ausführung: TOP Qualität
Gutachten: TÜV Rheinland
Gewicht: ca. 67 kg
Artikel-Nr.: 100101
Hersteller: WARNY / BCP
Ausführung: TOP Qualität
Gutachten: TÜV Rheinland
Gewicht: ca. 67 kg
Geeignet für:
* 2CV6 / DYANE6: passend für Scheibenbremse ab 1981
* 2CV4 / DYANE4: passend Trommelbremse bis 1981
   => darauf achten, ob die Fahrzeugrahmenausleger für die Bodenbleche benötigt werden und ggfs. extra bestellen: vorne links/rechts (2x Artikel-Nr.: 1001113) & hinten links/rechts (2x Artikel-Nr.: 100114)

Material: Elektrolytisch verzinkter Stahl
Bei diesem Verfahren wird eine Zinkschicht mithilfe von Strom auf die Stahloberfläche aufgebracht. Diese Zinkschicht haftet fest und schützt den Stahl nicht nur vor Korrosion, sondern dient auch als Grundlage für nachfolgende Lackierungen. Dieses Verfahren wird angewendet, um dem Stahl Langlebigkeit und Widerstandsfähigkeit zu verleihen.

Korrosionsschutz: KTL-beschichtet (kathodische Tauchlackierung)
Der fertig geschweißte Fahrzeugrahmen aus elektrolytisch verzinktem Stahl wird zusätzlich in einem elektrochemischen Verfahren beschichtet. Die KTL-Beschichtung. Die Abkürzung "KTL" steht für kathodische Tauchlackierung. Dieses Verfahren wird verwendet, um Bauteile mit einer korrosionsbeständigen und stoßfesten Beschichtung zu versehen. Dabei wird das Bauteil in ein Tauchbad mit elektrisch leitfähigem Tauchlack getaucht und anschließend eingebrannt. Jetzt verfügt der Fahrzeugrahmen über eine Beschichtung, die als spezielle Transport- und Lagerlackierung anzusehen ist und bietet Schutz während des Transports und der Lagerung. Diese Lackierung ist jedoch NICHT für den langfristigen Gebrauch ausgelegt und muss behandelt werden. Um die Langlebigkeit des Fahrzeugrahmens zu gewährleisten, empfehlen wir folgende Schritte:

1. Vor der Montage: Bevor der Fahrzeugrahmen montiert wird, unbedingt mit einem Chassislack oder mit vergleichbaren Produkt behandeln. Dadurch wird die Transportlackierung verstärkt und der Rahmen besser vor äußerlicher Korrosion geschützt.

2. Hohlraumkonservierung: Eine Hohlraumkonservierung schützt den Rahmen langfristig innerlich vor Rost und Feuchtigkeit.

3. Passgenauigkeit überprüfen: Vor aller Arbeit sollte die Passgenauigkeit aller Anbauteile sorgfältig überprüft werden. Nur so kann eine optimale Montage gewährleistet werden.

Bitte beachte außerdem:

• Im vorderen Teil des Rahmens sind von unten Käfige für Käfigmuttern angebracht. Diese dienen zur Befestigung von Stoßstangenhaltern und Lampengeweihs. Die Käfigmuttern sind nicht im Lieferumfang enthalten und sollten separat bestellt werden (Artikel-Nr. folgt).

• Ein Detailfoto zeigt den Fahrzeugrahmen mit Anbauteilen. Wir haben diesen Fahrzeugrahmen, auf Kundenwunsch, lackiert und mit "FLUID FILM" hohlraumkonserviert. Bitte beachte, dass nur der einzelne Fahrzeugrahmen angeboten wird. Ohne weiteres Zubehör, Anbauteile, ...etc.

VERSAND: Wir empfehlen den Rahmen bei uns abzuholen, um evtl. mögliche Schäden bei Speditionfracht & längere Speditionsauslieferungszeiten aktuell zu vermeiden! Aufgrund der Beschaffenheit des Artikel wird hier, der Versand, nach Volumengewicht berechnet.Hierzu wird der Fahrzeugrahmen mit einer Transportsicherung ausgestattet; diese entfällt bei Abholung. Der Speditionsversandpreis wird dir im Warenkorb aktuell angezeigt

Artikel-Nr.: 100155

> derzeit nicht verfügbar

Ausführung: TOP Qualität
Inhalt:
  9x Dichtungsstreifen
16x Aufschiebemutter M7 (Klemmmutter)
16x Schrauben M7
16x Unterlegscheiben M7
  4x Mutter M7
  2x Schraube für Motorbefestigung vorne
> auf das Foto klicken zum vergrößern
Anzahl pro Fahrzeug: 1
Geeignet für: AK400

Artikel-Nr. : 100157

Ausführung: TOP Qualität
> auf das Foto klicken zum vergrößern
Anzahl pro Fahrzeug: 1
Geeignet für: AKDY / AK400
Inhalt:   9x Dichtungsstreifen
          32x Aufschiebemutter M7 (Klemmmutter)
          32x Schrauben M7
          32x Unterlegscheiben M7
            5x Mutter M7
            2x Schraube für Motorbefestigung vorne
            7x Benzin- & Bremsleitungshalter
            1x Benzinleitung
            1x Bremsleitung von vorne nach hinten

Artikel-Nr.: 100408

Ausführung: gute Qualität
> auf das Foto klicken zum vergrößern + weitere Infos zu ergänzenden Artikel
Anzahl pro Fahrzeug: 1
Geeignet für: 2CV / DYANE / AKDY / AK / AK400/ ...

TIPP: Aus „elektrolytisch verzinktem Blech" & nach Originalmaßen erstellt.

HINWEIS: Ausführung zum Anschweißen an Fahrzeugrahmen.

Artikel-Nr.: 100114

Ausführung: TOP Qualität
> auf das Foto klicken zum vergrößern
Anzahl pro Fahrzeug: 2
Geeignet für: 2CV mit Rahmenausleger (alte Typ / erste Serie)

HINWEIS / INFO: Das Detailbild zeigt nur die Position der Fahrzeugrahmenausleger und dient nur zur Ansicht.

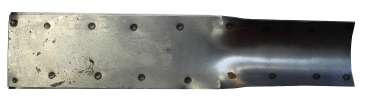

Artikel-Nr.: 100113

Ausführung: TOP Qualität
> auf das Foto klicken zum vergrößern
Anzahl pro Fahrzeug: 2
Geeignet für: 2CV mit Rahmenausleger (alte Typ / erste Serie)

HINWEIS / INFO: Das Detailbild zeigt nur die Position der Fahrzeugrahmenausleger und dient nur zur Ansicht

Artikel-Nr.: 123111

Ausführung: TOP Qualität
> auf das Foto klicken zum vergrößern
Anzahl pro Fahrzeug: 2
Geeignet für: 2CV / DYANE / ...

Artikel-Nr.: 100208

Ausführung: TOP Qualität
> auf das Foto klicken zum vergrößern
Anzahl pro Fahrzeug: 1
Geeignet für: 2CV / DYANE / ...

Artikel-Nr.: 100929

Ausführung: TOP Qualität
> auf das Foto klicken zum vergrößern
Anzahl pro Fahrzeug: 2
Geeignet für: 2CV / ...

TIPP: die passenden Schrauben haben die Artikel-Nr. 153340 und es werden insgesamt 4x benötigt!

HINWEIS: Ohne diese Halteplatte kann die "Brücke" über Tank nicht befestigt werden. Auf dieser "Brücke" wird das Häuschen/Karosserie und die hinteren Gurtpeitschen befestigt

Artikel-Nr.: 100202

Ausführung: TOP Qualität
> auf das Foto klicken zum vergrößern
Anzahl pro Fahrzeug: 2
Geeignet für: 2CV + Dyane (Limousine)

HINWEIS: Passende Mutter M10 mit Zahnscheibe hat Artikel-Nr.: 153384 - bei Bedarf extra bestellen. Der Gummianschlag für AK / AK400 / AKDY (Kastenvarianten) ist in runder Ausführung und hat die Artikel-Nr.: 100203

Artikel-Nr.: 100211

Ausführung: gute Qualität
> auf das Foto klicken zum vergrößern
Anzahl pro Fahrzeug: 4 (= 2x pro Innenkotflügel vorne)
Geeignet für: 2CV / ...

TIPP / HINWEIS: Diese Gummihalterungen (oder auch "V-Gummis") halten den vorderen Innenkotflügel sicher in seiner Position. Es werden zwei solche Halterungen pro Innenkotflügel benötigt. Fahrzeugrahmen haben vorne seitlich (links und rechts) ausstehende Bleche, die Antriebswellenschutzbleche. Genau in diesen ausstehenden Antriebswellenschutzblechen sind je länglichen Schlitze und genau dort werden diese Gummihalterungen (V-Gummis) montiert. Für die Leichtigkeit der Einzugsmontage empfehlen wir ein wenig Fett zu nehmen.

INFO: im Detailbild haben wir die Position rot eingekreist, um zu zeigen, wo genau diese plaziert werden

Artikel-Nr.: 100215

Ausführung: TOP Qualität
> auf das Foto klicken zum vergrößern
Anzahl pro Fahrzeug: 4
Geeignet für: 2CV / DYANE / ...

FESTIGKEIT: 10.9

Artikel-Nr.: 100207

Ausführung: TOP Qualität
> auf das Foto klicken zum vergrößern
Anzahl pro Fahrzeug: 4
Geeignet für: 2CV / DYANE / ...

Detailfoto / INFO: Das Sicherungsblech muss, nach Montage, auf den Schraubenkopf angeschlagen werden und sichert so, die Achsschraube vor dem Lösen! Es heißt ja auch => Sicherungsblech

Artikel-Nr.: 153206

Ausführung: TOP Qualität
> auf das Foto klicken zum vergrößern
Anzahl pro Fahrzeug: nach Bedarf
Geeignet für: 2CV / DYANE / ...

Artikel-Nr.: 114133

Ausführung: TOP Qualität
> auf das Foto klicken zum vergrößern + weitere Infos zu ergänzenden Artikel
Anzahl pro Fahrzeug: 1
Geeignet für: 2CV6 / DYANE6 / ... geeignet für alle Modelle mit Benzinleitung aus Kunststoff

TIPP / HINWEIS: Dieser Benzinleitungsschutz wird dort eingesetzt, wo die Benzinleitung (Kunststoff) nach dem Tank durch eine Öffnung im Rahmen geführt wird und dient hier als Scheuerschutz. Für Details klicke dazu auf das Bild und es öffnen sich mehrere Detailbilder; diese zeigen dir sehr genau, wo dieser Schutz sitzt!
Passt auch am Luftfilterkasten, als Scheuerschutz, für die Luftfilterkastenhaltestange (die zum Getriebe geht)

Artikel-Nr.: 100204

Ausführung: TOP Qualität
> auf das Foto klicken zum vergrößern
Anzahl pro Fahrzeug: 24x für kompletter Fahrzeugrahmen oder nur 18x um Karosserie auf Fahrzeugrahmen zu setzen oder je nach Bedarf
Geeignet für: 2CV / DYANE / ...

INFO: M7-Gewinde, wie Original
